МиГ-21бис-САУ конверсия МиГ-21 МФ Academy, 1/48
МиГ-21бис-САУ конверсия МиГ-21 МФ)

1/48, Academy


Здравствуйте уважаемые!

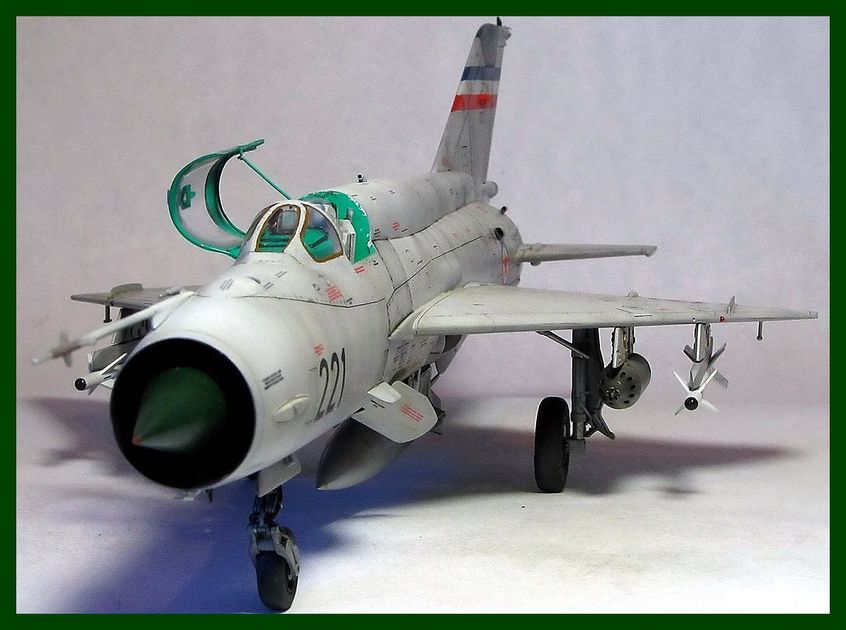

МиГ-21МФ от Академии, а в процессе перепроверок и сверок с чертежами и фото прототипов, отливка гаргрота явно подходит под МиГ21бис (длиннее в хвостовой части и толще). И в жизни форма гаргрота-это главное визуальное отличие этих двух модификаций, в итоге в процесс был направлен на постройку и покраску МиГ21бис-САУ ВВС Югославии, борт № 17221.
Пришлось немного переделать:
- общую длину фузеляжа укоротил на 5мм (3мм срезал в районе закрылок и 2мм в районе сопла)
- согнал до минимума кромки носовой части, сопла, рулей высоты и направления, элеронов, закрылок и гребня;
- переделал воздухозаборники на гребне(литник), по бокам в районе закрылок, остальные шесть просверлил;
- перенес обтекатели ниш на свои места(над нишами);
- переделал передние тормозные щитки и ниши;
- кожух 23-мм пушки ГШ-23 также пришлось доработать(каналы выброса звеньев, предствольный кожух);
- с помощью паяльника и провода имитировал гидравлику и проводку стоек и ниш шасси, прицела;
- зашпатлевал лишние линии расшивки, прочертил недостающие и всю навел(углубил);
- пластины газоотражателей пришлось вырезать из остатков травленки от 35-го;
- в течении двух вечеров удалось имитировать клепку на всех узлах;
- внутренние пилоны переставил на нужные места;
- фонарь кабины посажен на петли-полное закрывание и открывание.
В процессе покраски произвел модуляцию светлыми тонами серого и белый.
Использовал акриловые краски ХоббиКолор, Тамии, M-Model.
Приятного просмотра, с уважением Максим.



Категория: Авиация | Добавил: MAXIM (11.11.2010) | Автор: M A X I M
Просмотров: 3117 | Комментарии: 6 | Рейтинг: 4.0/5
Всего комментариев: 6
1
Очень достойная машинка получилась!
Мое искреннее восхищение!
Замечательно удалась покраска, точнее везеринг. Хотя, сдается мне, что потеки на хвостовой части сильнее, чем на носовой.
А есть фото прототипа, либо же "портрет" по которому наносился везеринг?

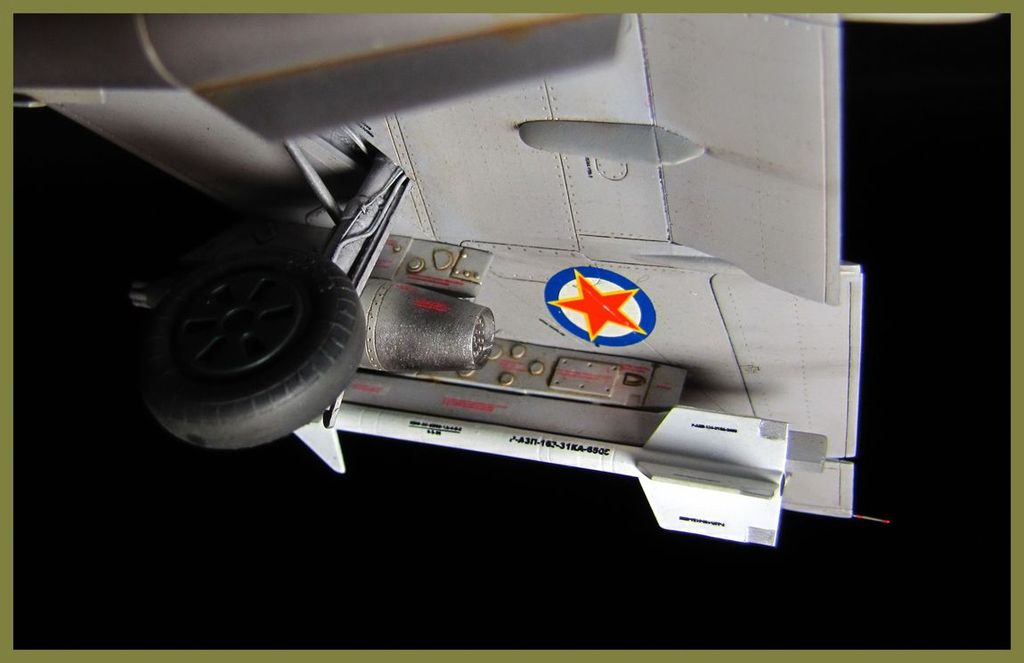

Немного выбивается на общем фоне недоработанное ракетное вооружение (стабилизаторы чрезмерно толстые).
Но на фоне такого объема работы это "мелкий брызг"

2
Подтеки делал произвольно судя по просмотренным фото.Сдерать один в один следы атмосферных явлений и подтеков с прототипа-это какие нужно фотографии иметь
прототипа. wacko Модель делалась на конкурс ВВС Югославии и Сербии, декали с принадлежностью к бортам присланны из Сербии. Фото борта 221 не найдено, есть фото борта 125 из тойже эскадрильи.

3
Ну я и не думал, что потеки рисовались один в один с конкретной фотографии, просто хотелось бы взглянуть на фото самолета, что вдохновило на такую красоту!

4
Вдохновляли во эти


5
Красивая модель получилась!

6
Максим, хорошая работа. 5 баллов (видал на алфавите кстати)
Дальнейших успехов! smile
