Гвардейский миномет БМ-13-16 " Катюша" ( Алан 1/35)
Гвардейский миномет БМ-13-16 " Катюша" ( Алан 1/35)




       Немного из истории создания:
Испытания нового оружия произвели сильнейшее впечатление даже на видавших виды военачальников. Действительно, окутанные дымом и пламенем боевые машины зa несколько секунд выпускали по шестнадцать реактивных 132-мм снарядов, а там, где только что виднелись мишени, уже крутились огненные смерчи, заливая далекий горизонт багровым заревом. Так проходила демонстрация необычной боевой техники высшему командованию РККА во главе с наркомом обороны маршалом С. К. Тимошенко. Было это в середине мая 1941 года, а уже через неделю после начала Великой Отечественной войны была сформирована экспериментальная отдельная батарея реактивной артиллерии Резерва Верховного Главнокомандования. Еще через несколько дней производство начало сдавать армии первые серийные БМ-13-16 - знаменитые «катюши». История создания гвардейского реактивного миномета ведет свое качало с двадца-тых годов. Уже тогда советская военная наука виде-ла будущие боевые операции маневренными, с широким использованием моторизован-ных войск и современной техники - танков, самолетов, автомобилей. И в эту целостную картину с трудом вписывалась классическая ствольная артиллерия. Гораздо более соответствовали ей легкие и подвижные реактивные уста-новки. Отсутствие отдачи при выстреле, малый вес и просто-та конструкции позволяли обойтись без традиционных тяжелых лафетов и станин. Вместо них - легкие и ажурные направляющие из труб, кото-рые можно было смонтировать на любом грузовике. Правда, более низкая, чем у пушек, кучность и невысокая даль-ность стрельбы препятствовали принятию реактивной артиллерии на вооружение. На первых порах у газодинамической лаборатории, где создавалось ракетное оружие, трудностей и неудач было больше, чем успехов. Однако энтузиасты - инженеры Н. И. Тихомиров, В. А. Артемьев, а затем и Г. Э. Лангеман и Б. С. Петропавловский упорно совершенствовали свое «детище», твердо веря в успех дела. Потребовались обширные теоретические разработки и бесчисленные эксперименты, которые в итоге привели к созданию в конце 1927 года 82-мм осколочного реактивного снаряда с пороховым двигателем, а вслед за ним и более мощного, калибром 132 мм. Испытательные стрельбы, проведенные под Ленинградом в марте 1928 года, обнадеживали - дальность составляла уже 5-6 км, хотя рассеивание по-прежнему было большим. Долгие годы его не удавалось значительно снизить: изначальная концепция предполагала снаряд с оперением, не выходящим за его калибр. Ведь направляющей для него служила труба - простая, легкая, удобная для монтажа. В 1933 году инженер И. Т. Клейменов предложил делать более развитое оперение, значительно (более чем в 2 раза) превышающее по своему размаху калибр снаряда. Кучность стрельбы повысилась, увеличилась и дальность полета, но пришлось конструировать новые открытые - в частности, рельсовые - направляющие для снарядов. И снова годы экспериментов, поисков... К 1938 году основные трудности в создании мобильной реактивной артиллерии были преодолены. Сотрудники московского РНИИ Ю. А. Победоносцев, Ф. Н. Пойда, Л. Э. Шварц и другие разработали 82-мм осколочные, осколочно-фугасные и термитные снаряды (PC) с твердотопливным (пороховым) двигателем, который запускался дистанционным электрозапалом. Боевое крещение РС-82, смонтированные на самолетах-истребителях И-16 и И-153, прошли летом 1939 года на реке Халхин-Гол, показав там высокую боевую эффективность - в воздушных боях было сбито несколько японских самолетов. В то же время для стрельбы по наземным целям конструкторы предложили несколько вариантов мобильных многозарядных пусковых установок залпового огня (по площадям). В их создании под руководством А. Г. Костикова принимали участие инженеры В. Н. Галковский, И. И. Гвай, А. П. Павленко, А. С. Попов. Установка состояла из восьми открытых направляющих рельсов, связанных между собой в единое целое трубчатыми сварными лонжеронами. 16 реактивных 132-мм снарядов (масса каждого 42,5 кг) фиксировались с помощью Т-образных штифтов сверху и снизу направляющих попарно. В конструкции была предусмотрена возможность менять угол возвышения и разворота по азимуту. Наводка на цель производилась через прицел вращением рукояток подъемного и поворотного механизмов. Установку монтировали на шасси трехтонки - распространенного тогда грузового автомобиля ЗИС-5, причем в первом варианте сравнительно короткие направляющие располагались поперек машины, получившей общее название МУ-1 (механизированная установка). Это решение было неудачным - при стрельбе машина раскачивалась, что существенно уменьшало кучность боя. В сентябре 1939 года создали реактивную систему МУ-2 на более подходящем для этой цели трехосном грузовике ЗИС-6. В этом варианте удлиненные направляющие устанавливались вдоль автомобиля, задняя часть которого перед стрельбой дополнительно вывешивалась на домкратах. Масса машины с экипажем (5-7 человек) и полным боекомплектом составляла 8,33 т, дальность стрельбы достигала 8470 м. Только за один залп (за 8-10 с!) боевая машина выстреливала на позиции врага 16 снарядов, содержащих 78,4 кг высокоэффективного взрывчатого вещества. Трехосный ЗИС-6 обеспечивал МУ-2 вполне удовлетворительную подвижность на местности, позволял ей быстро совершать марш-маневр и смену позиции. А для перевода машины из походного положения в боевое было достаточно 2-3 минут. В 1940 году после доработок первая в мире подвижная многозарядная реактивная установка залпового огня, получившая название М-132, успешно прошла заводские и полигонные испытания. К началу 1941 года уже изготовили их опытную партию. Она получила армейское обозначение БМ-13-16, или просто БМ-13, и было принято решение о ее промышленном производстве. Одновременно одобрили и приняли на вооружение легкую подвижную установку массированного огня БМ-82-43, на направляющих которой размещались 48 82-мм реактивных снарядов с дальностью стрельбы 5500 м. Чаще ее называли коротко - БМ-8. Такого мощного оружия тогда не имела ни одна армия мира.
В ночь на 30 июня 1941 года на запад под командованием капитана И. А. Флерова отправилась первая экспериментальная батарея реактивных минометов, состоявшая из семи опытных установок БМ-13 (с 8 тысячами снарядов) и пристрелочной 122-мм гаубицы.
А через две недели, 14 июля 1941 года, батарея Флерова, соблюдая полную секретность - двигались в основном ночью, проселками, избегая людных магистралей, - прибыла в район реки Оршицы. Накануне немцы ударом с юга захватили город Оршу и теперь, ни на минуту не сомневаясь в успехе, переходили на восточный берег Оршицы. Но вот небо озарили яркие вспышки: со скрежетом и оглушающим шипеньем ракетные снаряды обрушились на переправу. Мгновенье спустя они рванули в гуще двигающегося потока фашистских войск. Каждый реактивный снаряд образовывал в земле восьмиметровую воронку глубиной полтора метра. Ничего подобного фашисты прежде не видели. Страх и паника охватили ряды гитлеровцев...
Ошеломляющий для противника дебют реактивного оружия побудил нашу промышленность форсировать серийный выпуск нового миномета. Однако для «катюш» поначалу не хватало самоходных шасси - носителей реактивных установок. Попытались восстановить производство ЗИС-6 на Ульяновском автозаводе, куда в октябре 1941 года эвакуировали московский ЗИС, но отсутствие специализированного оборудования для производства червячных мостов не позволило сделать это. В октябре 1941 года на вооружение был принят танк Т-60 (без башни) со смонтированной на нем установкой БМ-8-24.
Реактивными пусковыми установками оснащались также гусеничные тягачи СТЗ-5, получаемые по ленд-лизу автомобили повышенной проходимости «Форд-Мармон», «Интернационал Джиемси» и «Остин». Но наибольшее число «катюш» монтировалось на полноприводные трехосные автомобили фирмы «Студебеккер», в том числе с 1944 года и новые, более мощные БМ-31-12 - с 12 минами М-30 и М-31 калибра 300 мм, весом по 91,5 кг (дальность стрельбы - до 4325 м). Для повышения кучности стрельбы были созданы и освоены поворачивающиеся в полете снаряды М-13УК и М-31УК улучшенной кучности.



Удельный вес реактивной артиллерии на фронтах Великой Отечественной войны постоянно возрастал. Если в ноябре 1941 года было сформировано 45 дивизионов «катюш», то и 1 января 1942 года их насчитывалось уже 87, в октябре 1942 года - 350, а в начале 1945-го - 519. В течение только одного 1941 года промышленность изготовила 593 установки и обеспечила их снарядами в количестве 25-26 залпов на каждую машину. Части реактивных минометов получили почетное звание гвардейских. Отдельные установки БМ-13 на шасси ЗИС-6 прослужили всю войну и дошли до Берлина и Праги. Одна из них, № 3354, которой командовал гвардии сержант Машарин, сейчас находится в экспозиции Ленинградского музея артиллерии, инженерных войск и средств связи.
К сожалению, все памятники гвардейским минометам, установленные в их честь в Москве, Мценске, Орше, Рудине, базируются на имитации шасси ЗИС-6. Но в памяти ветеранов Великой Отечественной «катюша» сохранилась как угловатый, старомодный трехосный автомобиль со смонтированным на нем грозным оружием, которое сыграло огромную роль в деле разгрома фашизма. ( матераиал напечатан --- http://wariar.at.ua/news/2009-03-18-302).

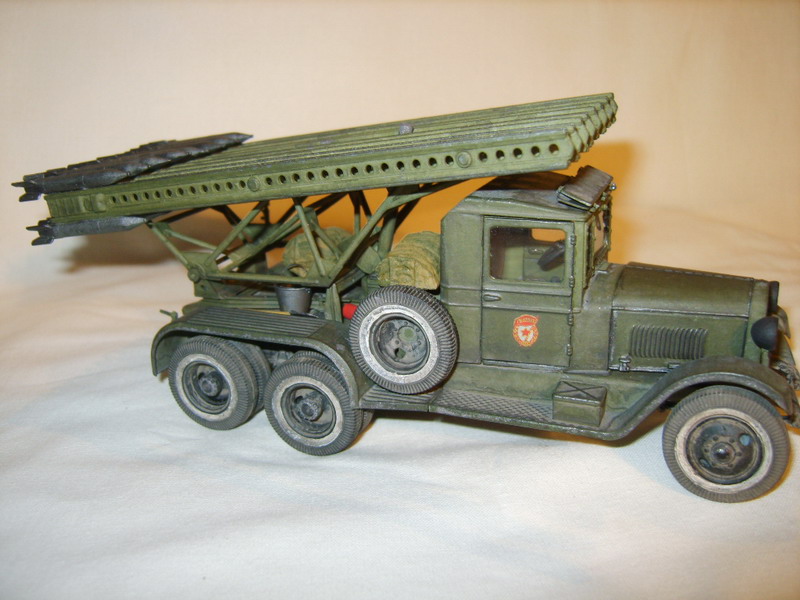

Теперь о самой модели. Как указано в наименовании ----- "Катюша" БМ-13-16 на базе ЗИС-6 от Алана в 35-м . Модель собиралась без особых проблем, стыкуемость деталей относительно нормальная, что вполне естественно для постсоветстких производителей. Конкретная историческая привязка модели отсутствует. За основу взяты фото БМ-13, предавленные выше.
Покраска: грунт --- масло, основной слой и смывка --- акрил ХОМА. Модель доукомплектована дополнительными самодельными и не только аксесуарами --- ломом, кривым стартером, лопатой, канистрами для масла и топлива, огнетушителем брезентом и, конечно же, ведром.
