Германская ПЛ XXIII серии "ICM" 1/144
СерёгаДата: Суббота, 10.10.2009, 03:55 | Сообщение # 1
Группа: Пользователи
Сообщений: 86
Репутация: 2
Статус: Offline
XXIII серия была спроектирована в 1943 году и предназначалась для ведения боевых действий в прибрежной зоне, а также, по требованию гросс-адмирала Дёница, для использования в сравнительно мелководных Черном и Средиземном морях.
Конструкция лодки была максимально упрощенной. Было установлено только два носовых торпедных аппарата, запасные торпеды взять было нельзя из-за небольших размеров лодки.
Субмарина была рассчитана на сравнительно кратковременное патрулирование в прибрежных водах; она имела шнорхель и должна была двигаться главным образом в подводном положении. Лодка была оснащена одновальной энергетической установкой.
В общей сложности до окончания военных действий в строй вступили 63 подводных лодки XXIII серии, из которых фактически только шести довелось участвовать в боевых походах (U-2321, U-2322, U-2324, U-2326, U-2329, U-2336). Тем не менее во время этих походов было потоплено четыре каботажных судна противника общим тоннажем 7393 т, причем без собственных потерь.
После окончания войны, по соглашению о разделе подводного флота Германии, СССР получил 10 подводных лодок, среди которых была одна XXIII серии (U-2353) Английский экипаж привел ее в Либаву в ноябре 1945 г. и она далее про¬должала служить в составе Балтийского флота. Лодка несла боевую службу, участвовала в испытаниях, проводимых в 1946 – 1948 гг. Центральным научно-исследовательским институтом военного кораблестроения ВМФ, результаты которых использовались при создании отечественных дизель-электрических лодок, пока в 1953 г. ее не вывели из со¬става флота и не сдали на слом. Именно эту лодку я и решил делать.

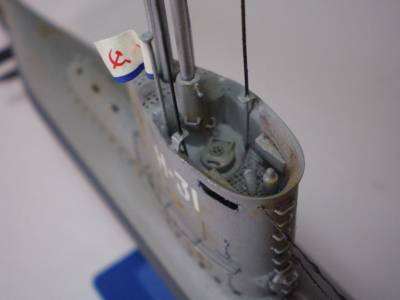

Модель в масштабе 1:144, украинской фирмы «ICM». В коробке находится литник с деталями из серого, довольно мягкого пластика, декаль на три варианта и инструкция. Сборку начал с того, что просверлил и прорезал все шпигаты (отверстия) в корпусе и ниши бортовых огней. Процарапав по контуру, удалил крышку люка левого торпедного аппарата, вклеил внутрь корпуса пластиковую трубку и переборки из «сыростирола», имитирующие ТА. После склеивания половин корпуса, которые сошлись «стык в стык» (шпаклевка понадобилась только на передней стенке рубки), срезал с него пластиковые ступени трапа и поручни, заменив их самодельными, из медной проволоки. Из тонкого полистирола изготовил и установил перед рубкой настил палубы, стойки леера из проволоки. Леер и антенна – рыбацкая мононить. Штыревые антенны и флагшток изготовил из проволоки, так как оригинальные детали сломались при попытке отделить их от литника, да и выглядят проволочные масштабнее.
Окрашена лодка нитро краской, после покраски нанесены декали. Кстати, пробная декаль рассыпалась на части, как только я её поместил в воду (очень тонкий лаковый слой). Я задул декали нитро лаком из аэрографа, после чего они были перенесены на модель без проблем.
Следы эксплуатации и ржавчины нанес пигментами «Tamiya». И в заключении на флагштоке был поднят флаг ВМФ СССР.



Прикрепления: 6515602.jpg(65.7 Kb) · 3412355.jpg(64.2 Kb) · 5750407.jpg(58.7 Kb) · 4649226.jpg(66.7 Kb) · 2829866.jpg(60.4 Kb) · 6736170.jpg(62.6 Kb) · 6090736.jpg(61.0 Kb)

GreifДата: Вторник, 13.10.2009, 20:34 | Сообщение # 2
Группа: Проверенные
Сообщений: 739
Репутация: 9
Статус: Offline
Отличная работа коллега!
Вдвойне приятно, что на сайте еще один "подводник" появился. А то чувствовал себя волком одиночкой smile

GreifДата: Среда, 14.10.2009, 21:34 | Сообщение # 3
Группа: Проверенные
Сообщений: 739
Репутация: 9
Статус: Offline
Вроде бы я.

lira2000Дата: Понедельник, 16.11.2009, 22:41 | Сообщение # 4
Группа: Пользователи
Сообщений: 170
Репутация: 0
Статус: Offline
мне понравилось!!! отлично!
